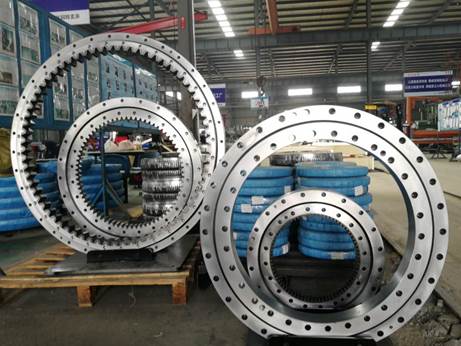

Attualmente, slewing ring hè largamente usatu in parechji campi.Ma assai persone ùn sanu micca cumu sceglie a taglia ghjusta di l'anellu di rotazione.Cum'è un prufessiunalecuscinetti di rotazionefabricatore, noi,XZWD slewing bearing co.,ltd, oghje vi presentà in dettagliu cumu per calculà foracuscinetti di rotazionedimensioni.
1.The cuscinetti curve capacità di u cuscinettu slewing
Ogni tipu dicuscinetti di rotazionedi i campioni di u produttu hà una curva di capacità di carica currispondente, è u graficu pò aiutà l'utilizatori à selezziunà ucuscinetti di rotazionepreliminari.
Ci hè dui tipi di curva, unu hè a curva statica (①line), a carica massima chìcuscinetti di rotazionepò suppurtà quandu si mantene staticu.L'altru hè a curva di limitu di carica di bullone (8.8, 10.9, 12.9), hè decisu quandu a lunghezza di l'attrezzatura di u bullone hè 5 volte u diametru nominale di u bullone, è a precarga hè 70% di u limitu di rendiment di u materiale di u bullone.
- 2.Metudu di calculu di a selezzione di cuscinetti di rotazione
1) U prucessu di selezzione
Assicuratevi chì a carica massima hècuscinetti di rotazionepò sustene quandu ferma statica (carica assiale Fa, carica radiale Fr, mumentu di ribaltamentu M).Definite a carica massima cum'è u valore di a tarifa statica.U valore di a tarifa statica deve cunsiderà a carica massima esistente in principiu, chì deve cuncludi a carica supplementu è a carica sperimentale.
Assicuratevi chì u coefficient di sicurezza staticu fs secondu u tipu di u mutore principale (situazione di l'applicazione), chì u valore numericu vede a tabella 1.
Prima di sceglie u tipu dicuscinetti di rotazione, assicuratevi chì u metudu di calculu di a carica di riferimentu statica Fa è M.
Calculà Fa è M
A curva di limitu di carica statica currisponde à u tipu sceltu dicuscinetti di rotazionetrà i campioni, è marcate (Faˊ，M ˊ)
Verificate se u puntu di coordenada (Faˊ，M ˊ) hè sottu à a curva di limitu di carica statica
Verificazione di u calculu di a capacità portante di u bullone (vede sta sezione 5.2.4)
2) selezzione di tipu in static
Metudu di calculu di carica statica di riferimentu Fa 'è M'
Méthode I (a=60°)
U calculu di selezzione di u ballu di cuntattu di quattru punti di una filacuscinetti di rotazioneprucessu per l'angolo di supportu di carica 45 ° è 60 ° rispettivamente.
Metodi I (a = 60 °)
Fa′=(Fa+5,046×Fr)×fs
M ′=M×fs
Méthode II (a=45°)
Fa′=(1,225×Fa+2,676×Fr)×fs
M ′=1,225×M×fs
In a formula: Fa '-cuscinetti di rotazioneforza assiale centrale equivalente (104 N)
M'-cuscinetti di rotazioneMomentu di ribaltamentu equivalente (N. m)
fs - fattore di sicurezza in e cundizioni di travagliu staticu di supportu di rotazione (vede a tavola 1)
Allora truvate i dui punti sopra à a curva, unu di elli hè sottu à a curva.
Tipu di rulli incruciati à una fila
Fa′=(Fa+2,05×Fr)×fs
M′=M×fs
U calculu di selezzione di a bola di diamitru di doppia filacuscinetti di rotazione,Quandu Fr <= 10% Fa, u cambiamentu di l'angolo di pressione à l'internu di a pista deve esse contabilizatu, per piacè cuntattateci per u so calculu.
Fa′= Fa×fs
M ′=M×fs
Quandu selezziunate u roller triple filacuscinetti di rotazione, calculate solu l'interazzione di a carica di a pista assiale è u mumentu di ribalta.
Fa′= Fa×fs
M ′=M×fs
2) Selezzione dinamica
Per piacè cuntattate u nostru dipartimentu tecnicu per l'applicazione di u funziunamentu cuntinuu, a rotazione à alta velocità è altre applicazioni per a vita di serviziu di supportu rotativu.
3) Verificate u calculu di a capacità portante di u bullone
A carica massima (senza fattore di sicurezza statica fs) hè aduprata per carricà u supportu rotativu.Verificate se a carica hè sottu à a curva di carica limite di i bulloni di qualità richiesti;
Se a capacità di cuscinetti di u bolt ùn hè micca abbastanza, pudemu scegliecuscinetti di rotazionetorna o cuntattate u nostru dipartimentu di tecnulugia.
A fabbrica pò furnisce infurmazioni secondu a mostra di u produttu, utilizendu a curva di capacità statica di cuscinetti, secondu u metudu di calculu di selezzione di tipu di cuscinettu rotativu di selezzione preliminare.cuscinetti di rotazione, è tecnulugia cù a mo cumpagnia per cunfirmà.Pò ancu furnisce infurmazioni nantu à u cuscinettu rotativu à a nostra sucietà, quandu cuntinueghja a selezzione di u disignu da a mo cumpagnia, per piacè dumandate a 《Selezzione di cuscinetti rotativi di a tavola di parametri di tecnulugia 》 (cumprese l'annessu A è l'annessu B in a tabella di parametri), è compie. in, affinchì noi pò sottumette à voi u più prestu pussibule accurate rotary bearing selezzione pianu di ecunomica è pratica.
Tempu di Postu: Apr-08-2021
